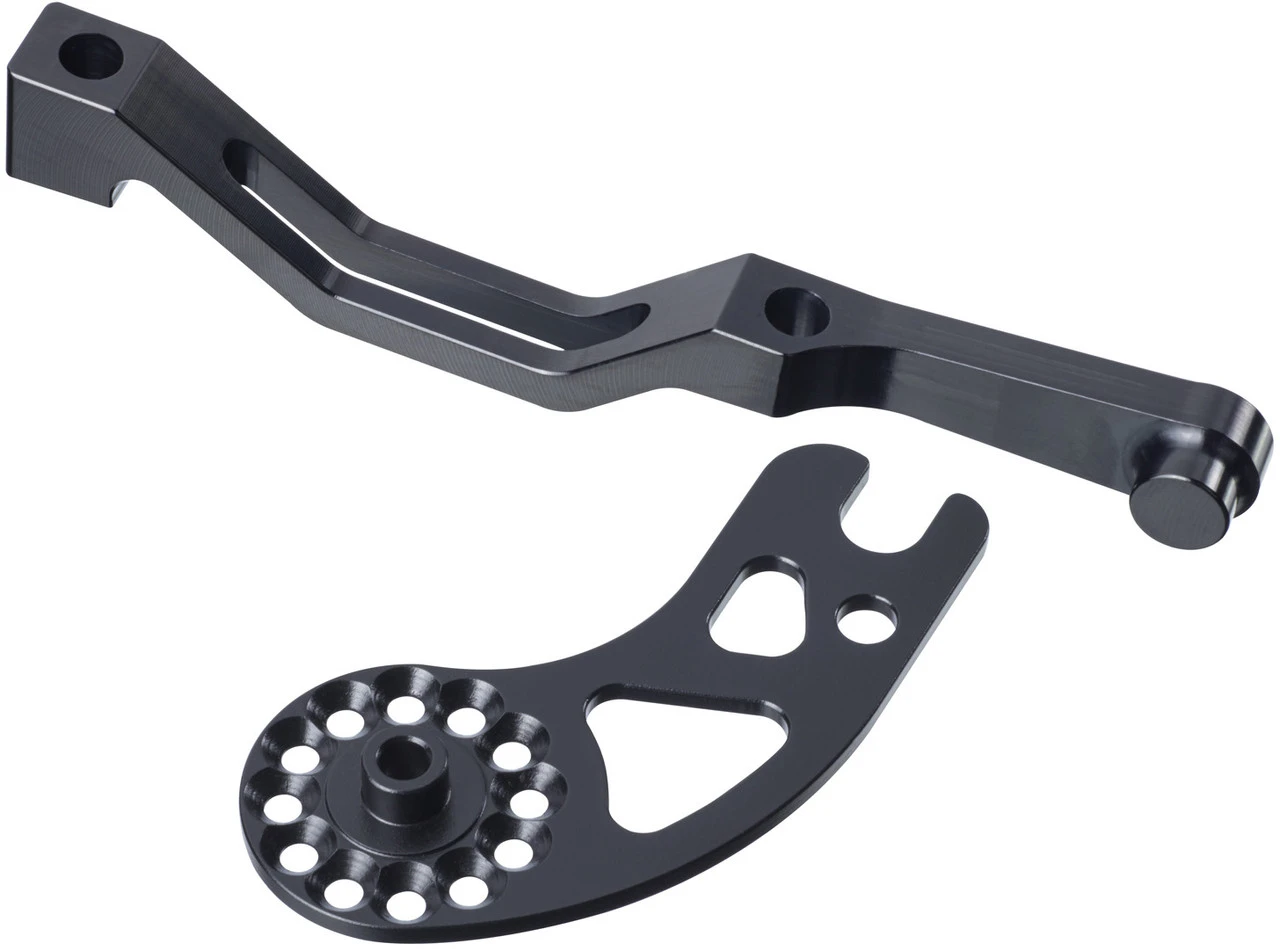

Rohloff CC PM Set Aus Achsplatte Und PM Bone Scheibenbremsadapter

Das CC PM Set von Rohloff aus Achsplatte und PM Bone Scheibenbremsadapter dient der Ableitung des Drehmoments auf den Rahmen
Das Rohloff CC PM Set besteht aus CC PM Achsplatte und PM Bone Scheibenbremsadapter. Dies ermöglicht Dir eine Montage der Speedhub-Naben an Rahmen mit Postmount-Scheibenbremsaufnahme. Hierbei werden die Befestigungspunkte für den Bremszylinder der Postmount-Direkt-Scheibenbremsaufnahme für die Drehmomentabstützung mit dem PM Bone verwendet. Der PM Bone Adapter macht nach der Montage eine Bremsscheibe mit größerem Durchmesser erforderlich.
Technische Daten:Material Adapter:AluminiumMaterial Schrauben:StahlBefestigungsstandard Rahmen:Postmount 6″ , Postmount 7″Befestigungsstandard Bremssattel:PostmountTechnologie:PM Bone
Die Rohloff CC PM Achsplatte ermöglicht in Kombination mit dem PM Bone eine Montage der Speedhub an 135 mm, 142 mm, 148 mm, 170 mm oder 177 mm Rahmen mit Postmount-Scheibenbremsaufnahme. Hierbei werden die Befestigungspunkte für den Bremszylinder der Postmount-Scheibenbremsaufnahme (entweder an der Sitz- oder an der Kettenstrebe) für die Drehmomentabstützung mit dem PM Bone verwendet. Auf die Befestigungspunkte der Scheibenbremsaufnahme ist der Rohloff PM Bone zu montieren. Dieser wirkt wie ein Adapter und verändert so die erforderliche Bremsscheibengröße auf einen größeren Durchmesser. Eine Montage bei 5″ oder 8″ Bremsaufnahmen ist somit nicht möglich.

Für die sichere Montage von PM Achsplatte und PM Bone müssen folgende Bedingungen eingehalten werden: Die Rohloff PM Achsplatte muss am Rahmen, im Bereich der Achsplatte (R20 / 40 mm) plan anliegen und darf nicht mit anderen Rahmenteilen (z. B. Schweißnaht) kollidieren. Nur dann ist eine störungsfreie Montage von PM Achsplatte und PM Bone möglich.

Möglich ist auch eine Montage an Rahmen mit IS Scheibenbremsaufnahme an der Kettenstrebe. An die Befestigungspunkte der IS Scheibenbremsaufnahme wird zunächst ein IS-PM Adapter montiert. Auf diesen IS-PM Adapter kann dann der Rohloff PM Bone geschraubt werden.

Warnhinweis:
Die Verwendung des PM Bone sowie der PM Achsplatte ist nicht für den Tandemeinsatz getestet und daher nicht dafür freigegeben!
Herstellernummer:8563
Lieferumfang:1 x Achsplatte Rohloff CC PM1 x Scheibenbremsadapter Rohloff PM Bone2 x Schraube
